1. 前言

• Entity-Relationship Diagram簡稱ER Diagram，設計者可透過ER Diagram來設計資料庫，方便在團隊之間進行溝通，本篇介紹Astah7.0這是免費的版本，希望能幫助到有需要的開發人員。

2. 目的

• 如何讓開發人員更快了解資料庫設計結構，介紹基本的使用功能讓初學者快速上手。

3. 文章內容

3.1、 建立ER Diagram

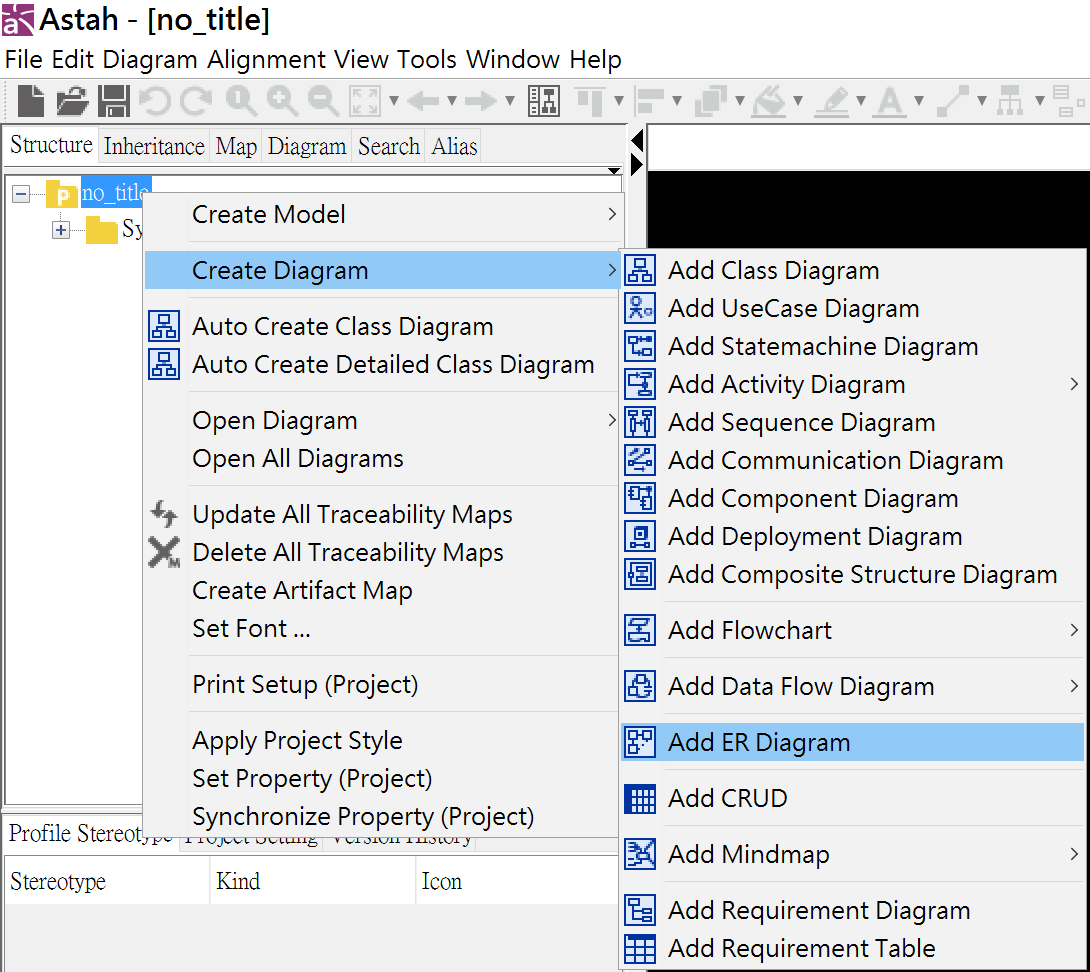

開啟Astah首先建立一個ER Diagram，等會會透過ER Diagram進行資料庫設計.

3.2、 建立Entity

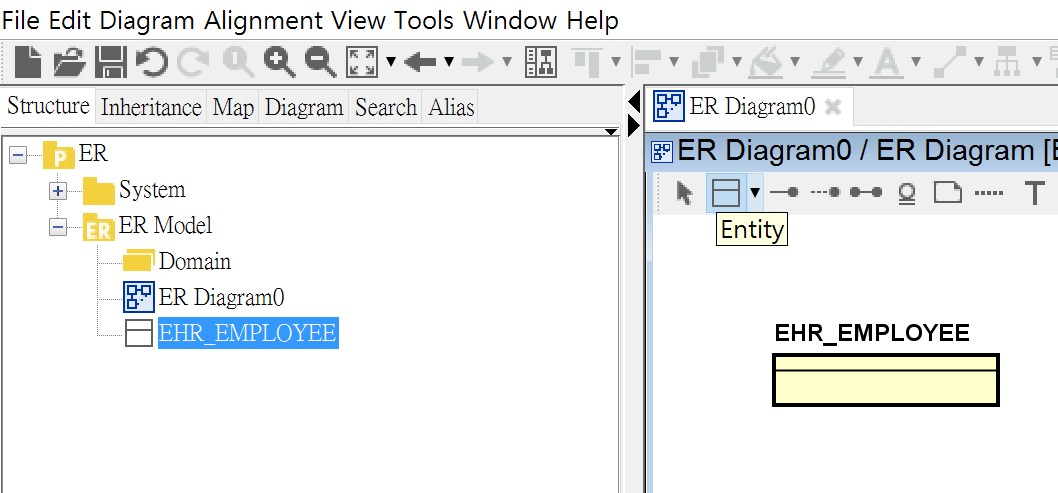

點擊工具列上的 Entity,滑鼠移到下方空白處點擊,就可以開始設計資料表，建立一個資料表命名為HER_EMPLOYEE 。

3.3、 建立Primary Key及Attribute

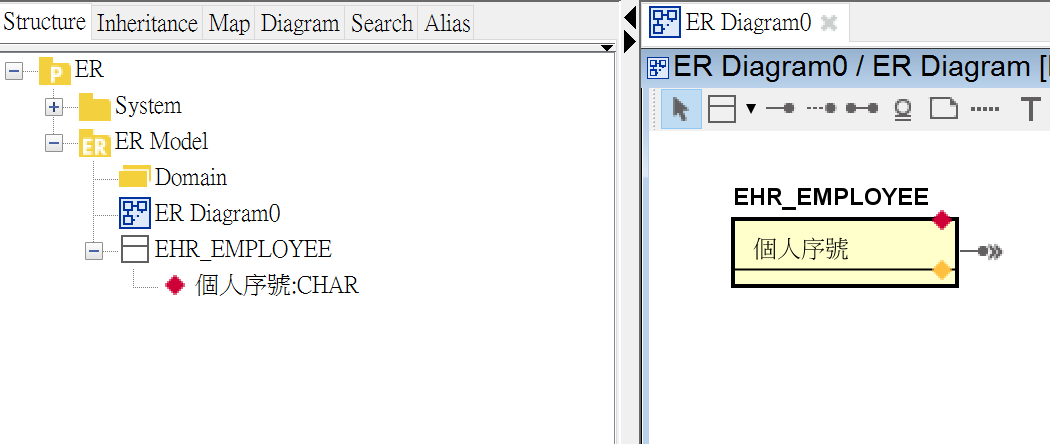

滑鼠移至EHR_EMPLOYEE上會有紅色及黃色小點，紅色為建立資料表Primary Key欄位，黃色

則為建一般Attribute欄位

3.4、 設定ER資料庫型態

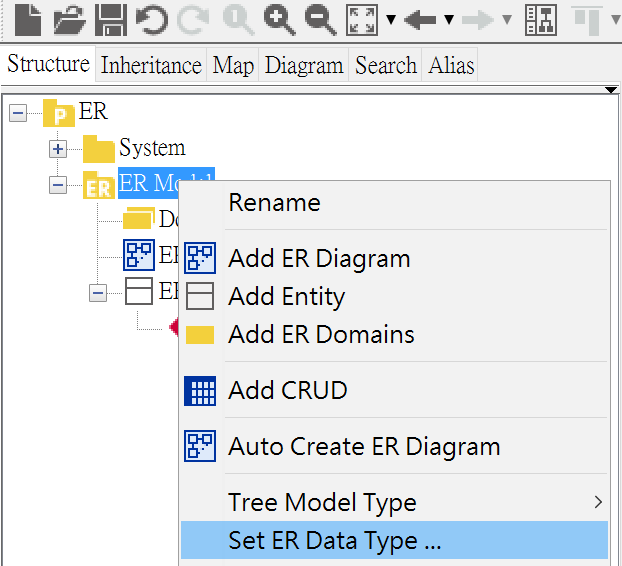

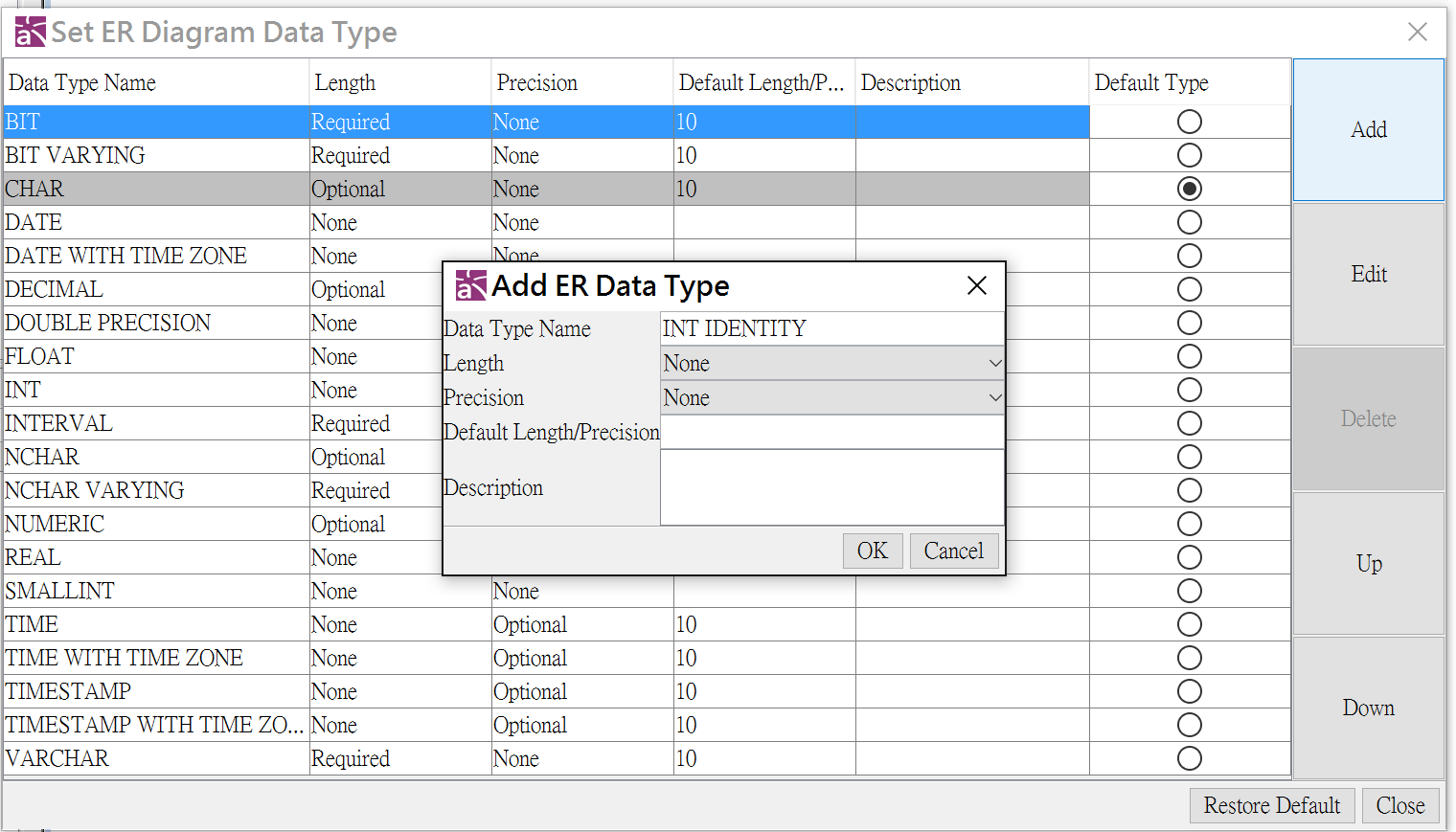

替ER增更多的資料庫型態，滑鼠移至ER Model上按右鍵，SET ER Data Type -> ADD -> INT IDENTITY -> ok，這樣一來Data Type就有更多的類型可以使用，將個人序號指定INT IDENTITY。

3.5、 設定Non-identifying Relationship

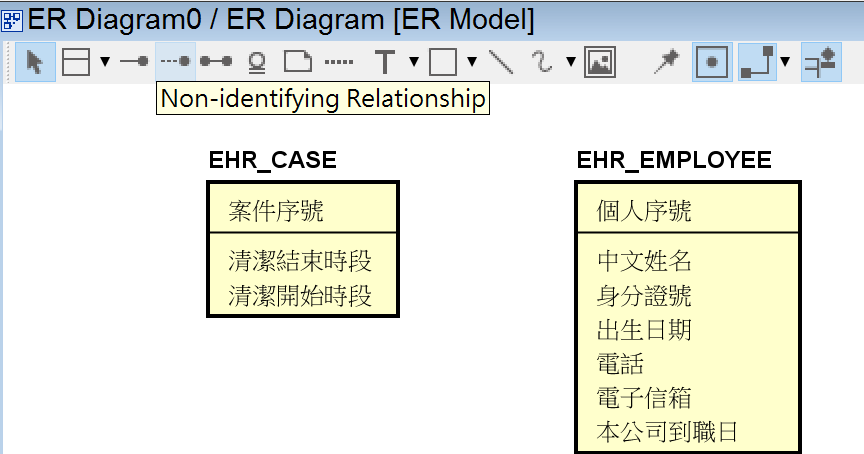

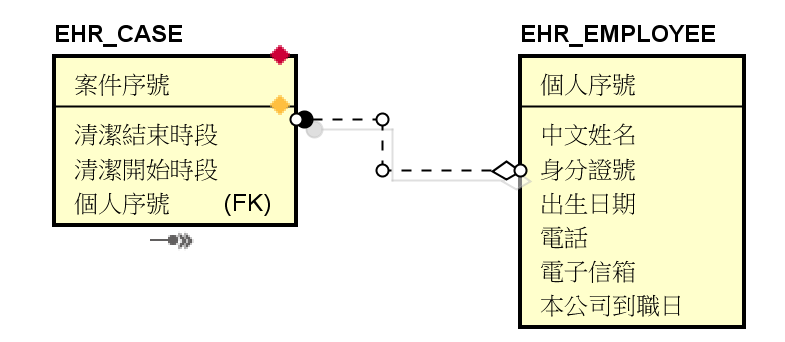

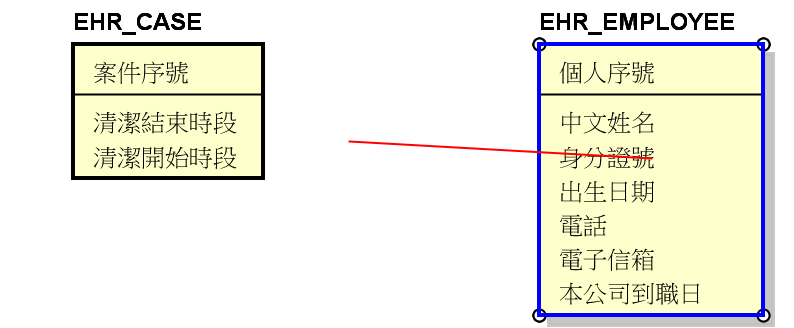

假設每個案子只有一個負責人，如何透過Non-identifying Relationship來設定，滑鼠移至工具列上，點選Non-identifying Relationship，滑鼠移至EHR_EMPLOYEE上點擊再移至EHR_CASE點擊，即可完成Non-identifying Relationship設定。

3.6、 設定Identifying Relationship

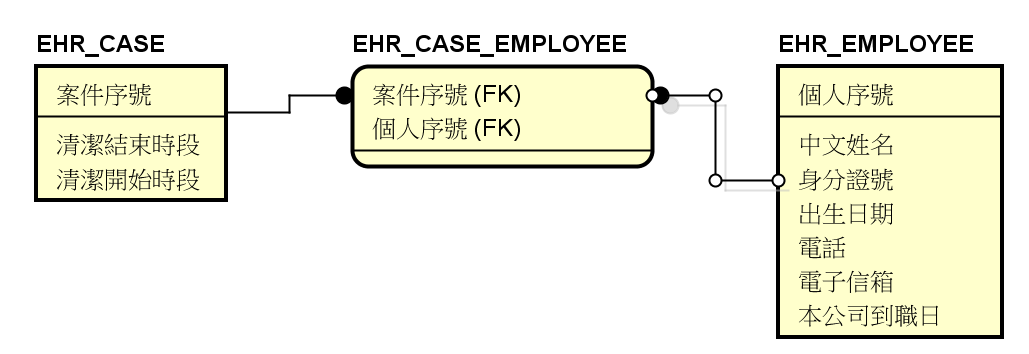

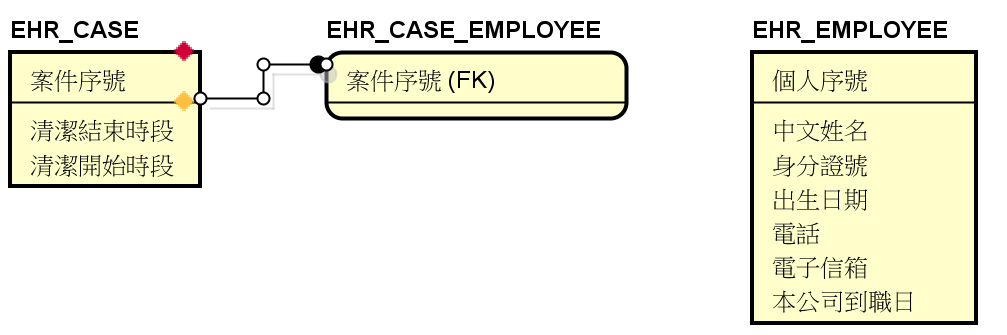

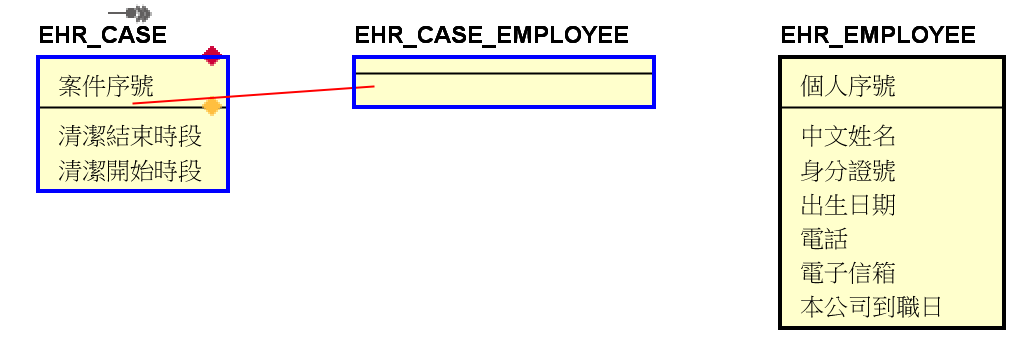

假設每個案子會有多個負責人，把負責人與案件做為Primary Key，滑鼠移至工具列上，點選Identifying Relationship，滑鼠移至HER_CASE上點擊再移至EHR_CASE_EMPLOYEE點擊，滑鼠移至工具列上，點選Identifying Relationship，滑鼠移至EHR_EMPLOYEE上點擊再移至EHR_CASE_EMPLOYEE點擊，即可完成Non-identifying Relationship設定。

3.7、 Export Sql

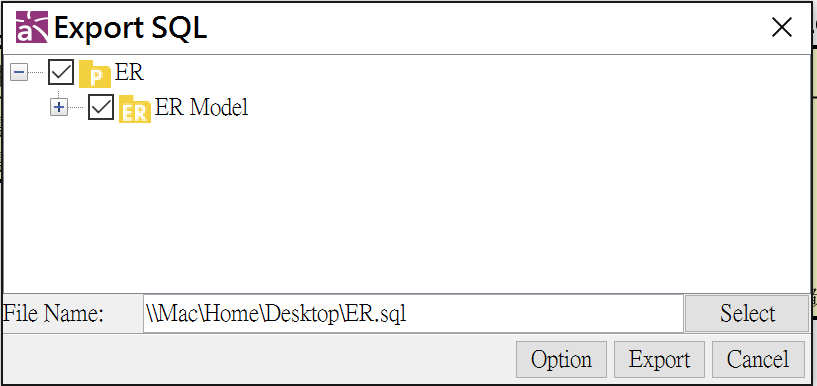

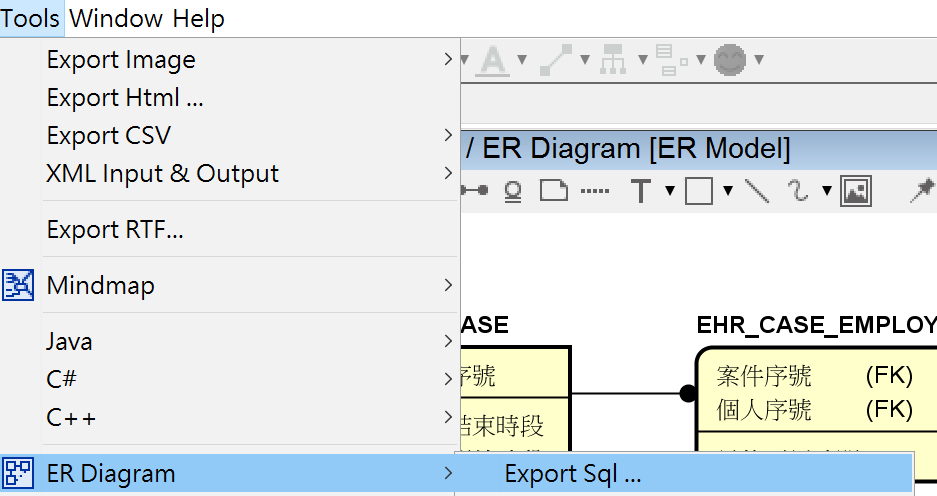

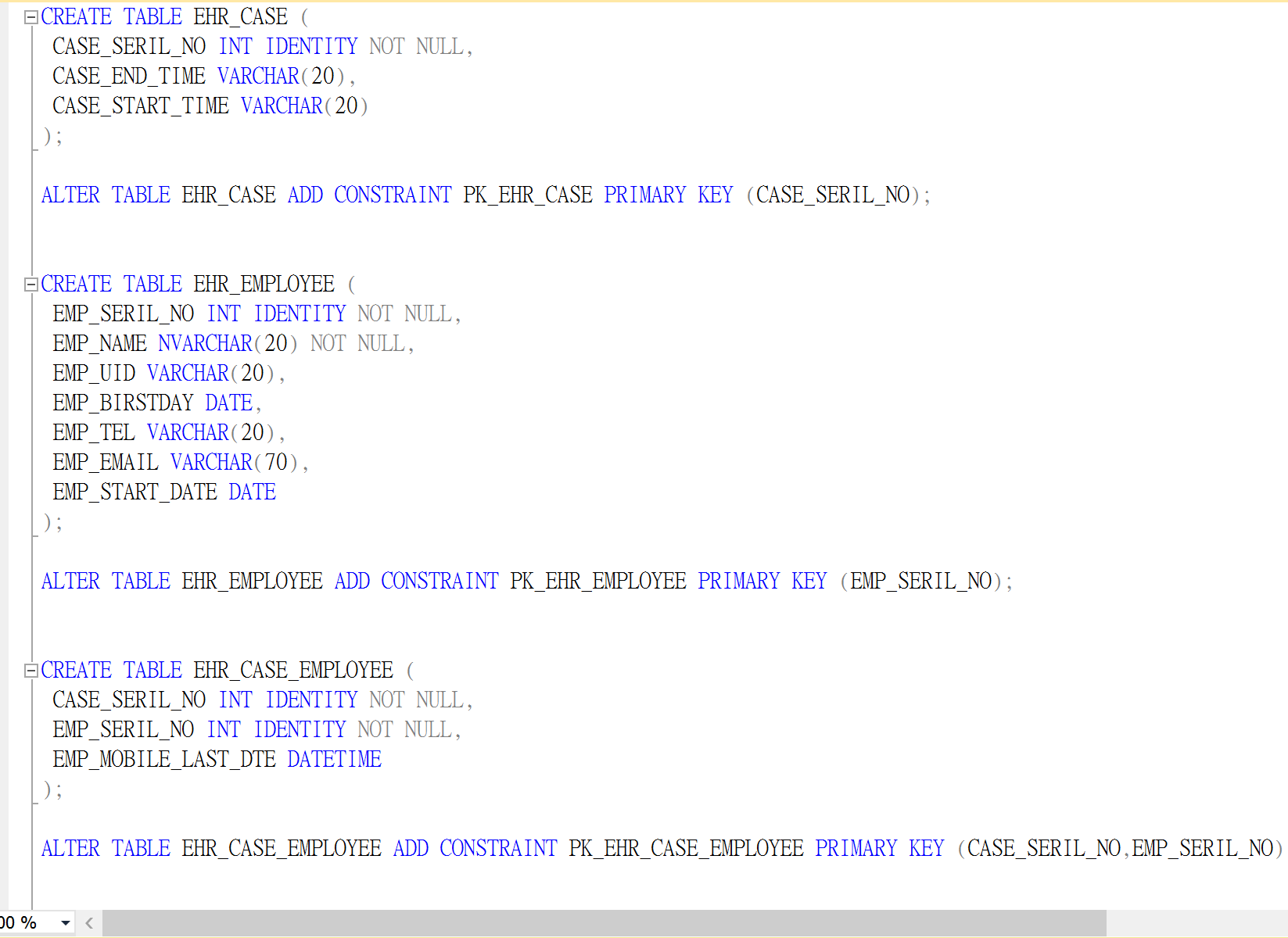

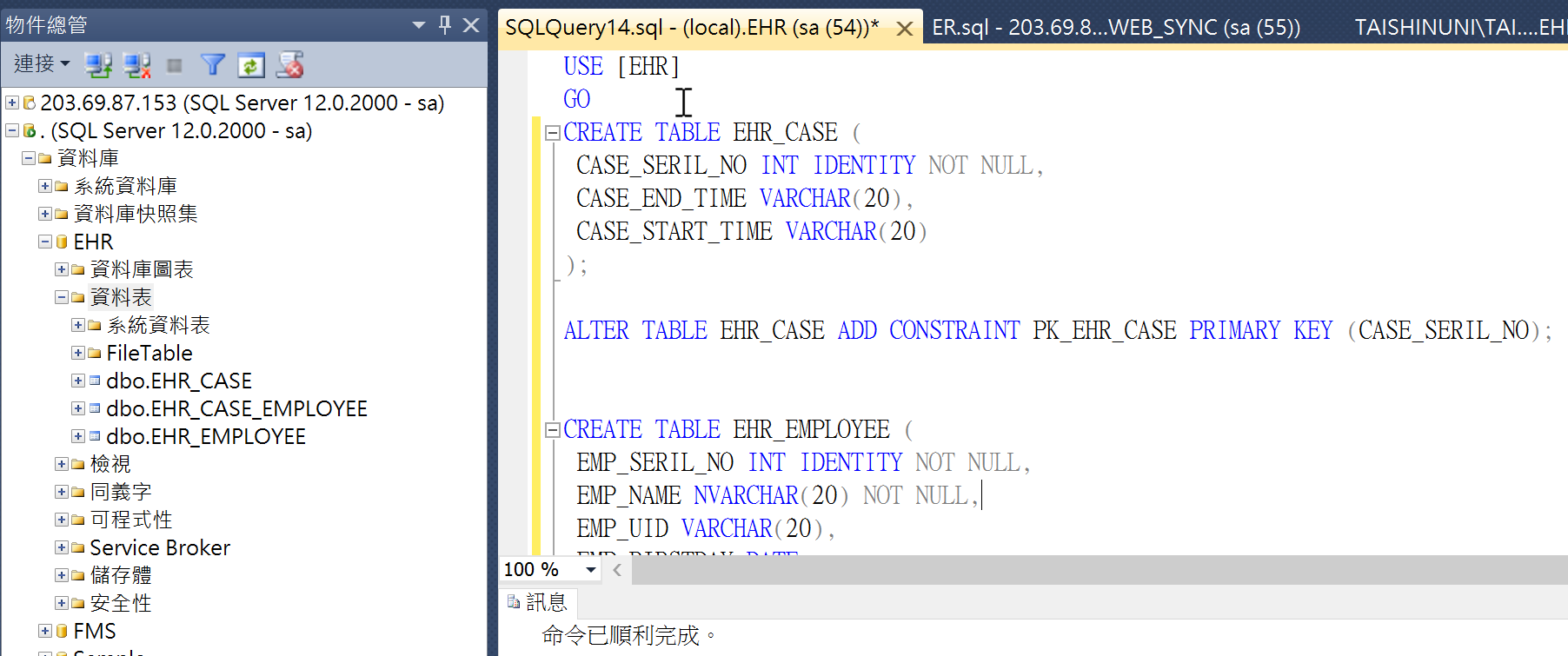

點選Tools -> ER Diagram -> Export Sql，選擇匯出位置點選Export, Astah會幫你設計好的ER Diagram產出SQL Script，Export Sql會產生一個Sql檔，你可以把SQL Script直接在MS SQL Management Studio上執行，選擇好你要在那個資料庫中建立即可直接轉入。
